192845 SantechSystems Редуктор давления КФРД мембранный 1/2" с выходом под манометр

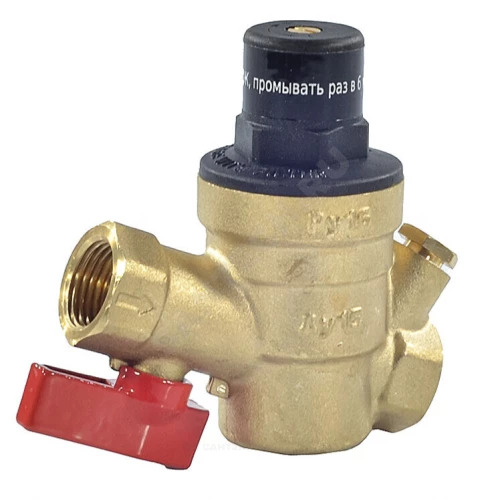

Регулятор давления мембранный SantechSystems КФРД

Регулятор давления SantechSystems КФРД состоит из корпуса с входным и выходным патрубками, подпружиненного чувствительного элемента, регулирующего органа и фильтрующего элемента, расположенного во входной полости прибора.

Принцип работы – редуцирование давления за счет воздействия сетевого давления на чувствительный элемент и регулирующий орган.

Для предотвращения повреждения ТМЦ механическими примесями, содержащимися в воде, регулятор снабжен сетчатым фильтром.

Для перекрытия потока регулятор снабжен шаровым краном.

Настройка регулятора производится при открытой водоразборной арматуре. Настройка производится вращением регулировочного винта отверткой. Вращение винта по часовой стрелке увеличивает значение настроечного давления. Вращение против часовой стрелки уменьшает давление.

Контроль выходного давления может производится с помощью манометра, установленного на регулятор вместо заглушки

Регулятор может монтироваться в любом монтажном положении, кроме положения регулировочным винтом вниз. Направление потока должно совпадать с направлением стрелки на корпусе прибора.

Расположение регулятора должно позволять легко производить его настройку и техническое обслуживание.

Монтаж следует производить с соблюдением следующих условий:

• подводящую часть трубопровода тщательно очистить и промыть;
• не допустить попадания подмоточного материала (ФУМ, сантехническая нить) в рабочие полости регулятора.
• при новом строительстве и капремонте опрессовку и промывку трубопроводов проводить до установки регуляторов.

В соответствии с ГОСТ 12.2.063-2015 п.9.6, арматура не должна испытывать нагрузок от трубопровода (при изгибе, сжатии, растяжении, кручении, перекосах, вибрации, неравномерности затяжки крепежа и т.д.). При необходимости должны быть предусмотрены опоры или компенсаторы, устраняющие нагрузку на арматуру от трубопровода.
